柯尼卡美能达复印机C550转印带是一个配件,配件编码：A00JR71400。复印机的每个耗材、配件都会有一定的寿命，转印带也不例外，当耗材、配件寿命到期时，机器则会显示相应的代码提示，如果液晶显示屏上显示请快更换转印带，则表示转印带单元寿命即将耗尽。此时，只需要把转印带更换掉，复印机就可以正常使用了。

柯尼卡美能达C550转印带组件参数

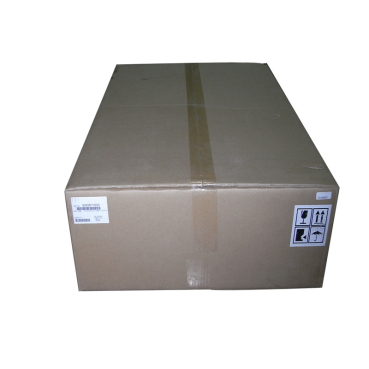

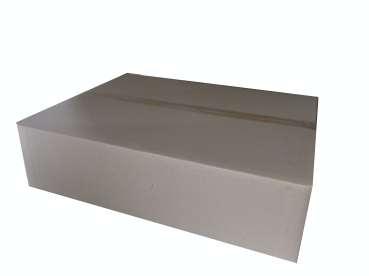

柯尼卡美能达C550转印带组件图片

转印带更换步骤

1. 打开上部右门.

2. 拆下螺钉[1] 和上部右门止动器.

柯尼卡美能达C550转印带更换步骤1

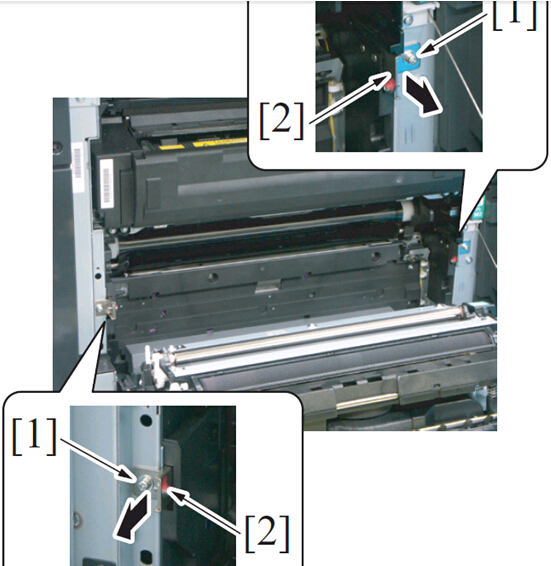

3. 拧松带肩螺钉[1], 然后向主机后方滑动图像转印入口导向止动器[2].

柯尼卡美能达C550转印带更换步骤2

4. 向主机后方滑动图像转印入口导轨[1], 然后将其拆下.

柯尼卡美能达C550转印带更换步骤3

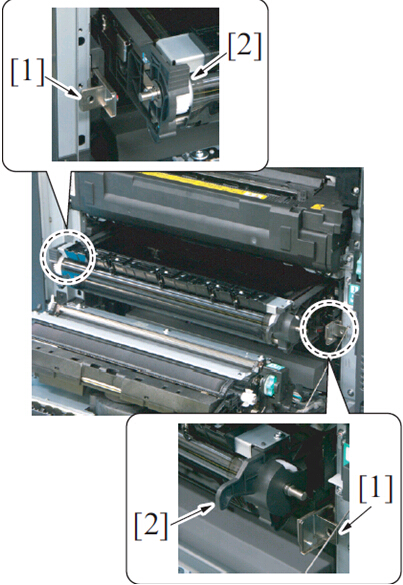

5. 拆下2 个螺钉[1], 然后向主机右方拉2 个转印带锁[2] 松开转印带.

柯尼卡美能达C550转印带更换步骤4

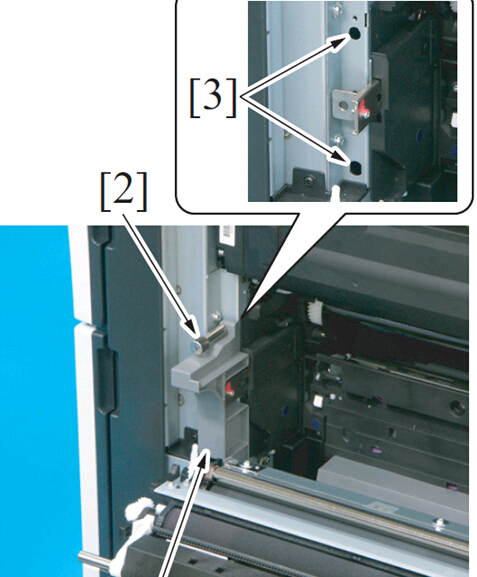

6. 将导轨[1] 安装在主机上, 然后用带肩螺钉[2] 固定.? 确保将导轨上的突起( 两处) 插入主机上的定位销孔[3]( 两处) 中.

柯尼卡美能达C550转印带更换步骤5

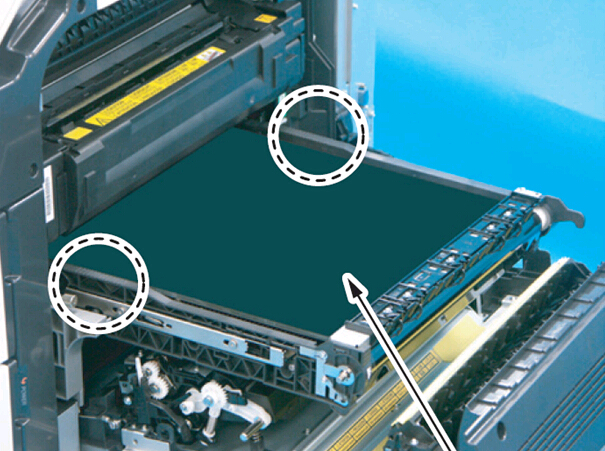

7. 抓住转印带单元的部件[1], 然后将其滑出直至触碰到导轨的止动器[2].

柯尼卡美能达C550转印带更换步骤6

8. 如图所示, 改变握持转印带单元[1] 的方式, 然后将其拆下.

柯尼卡美能达C550转印带更换步骤7

柯尼卡美能达C550转印带更换步骤8

9. 若要重新安装, 请按照与拆卸相反的顺序执行.

柯尼卡美能达C550转印带更换步骤9

若要重新安装, 请按照与拆卸相反的顺序执行
